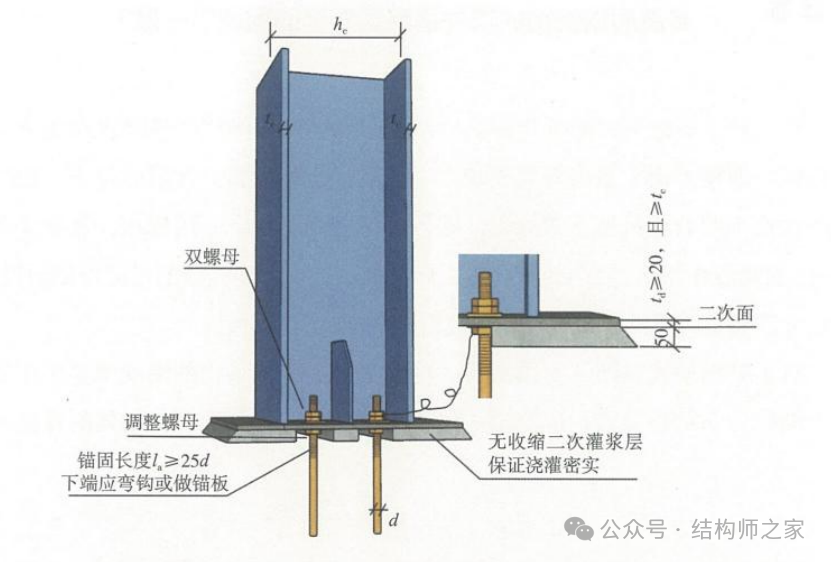

刚接柱脚:限制了柱脚处的六个自由度,即三个平动自由度和三个转动自由度。因此柱脚既能传递弯矩也能传递剪力,如下图所示。

铰接柱脚:仅限制了柱脚处的三个平动自由度,而没有限制三个转动自由度。因此柱脚只能传递剪力和轴力而释放了弯矩,如下图所示。

刚接和铰接只是为了便于计算而假定的理想状态。实际上没有绝对的刚接和铰接,一般都是处于二者之间的弹性连接状态。支座的约束效果与其构造做法、相对刚度、连接方式等密切相关。对主体结构而言,刚接和铰接柱脚最明显的区别就是对整体侧移的控制。当对侧移控制较为严格时,一般采用刚接柱脚,工程设计中一般存在如下几种情况:
(1)对于带吊车的工业建筑,吊车运行中产生的水平力会对结构造成较大的侧移,严重时会导致吊车卡轨,影响正常运行,因此需要采用刚接柱脚。(《门规》规定,当吊车吨位小于5t时,可采用铰接柱脚。)
(2)对于民用建筑,地震作用下侧移过大会产生明显的晃动,给使用者带来不安全感。严重时还会使建筑装修材料、机电设备管线开裂损坏,这样结构的柱脚应按刚接设计。
(3)当钢框架结构的柱脚采用铰接时,应在纵横方向均设置柱间支撑,通过刚性楼板或者弹性楼板的变形协调,使支撑与框架共同工作,形成双重抗侧力结构体系,增加结构刚度,抵抗水平作用,保证结构位移满足相关规范的要求。
