某高层大厦局部改造加固设计结构图纸,含结构计算书,下载地址位于文末!
根据平面布置,结构加固的具体内容有:
- 一层D1-1至D1-2轴之间加设外挑2.7米,结构对此处建模计算后,在原墙柱上植筋加固处理;
- 一层D1-5至D1-6轴之间局部开洞调整,结构对此采用剔除原结构板重新浇筑处理;
- 二层D1-1至D1-2轴之间加设外挑2.7米,结构对此处建模计算后,在原梁柱上植筋加固处理,并对原框架梁进行粘钢处理,根据计算弯矩按照《混凝土结构加固设计规范》10.2.3条计算钢板截面;
- 三层D1-1至D1-2轴之间加设外挑2.7米,结构对此处建模计算后,在原梁柱上植筋加固处理,并对原框架梁进行粘钢处理,根据计算弯矩按照《混凝土结构加固设计规范》10.2.3条计算钢板截面;

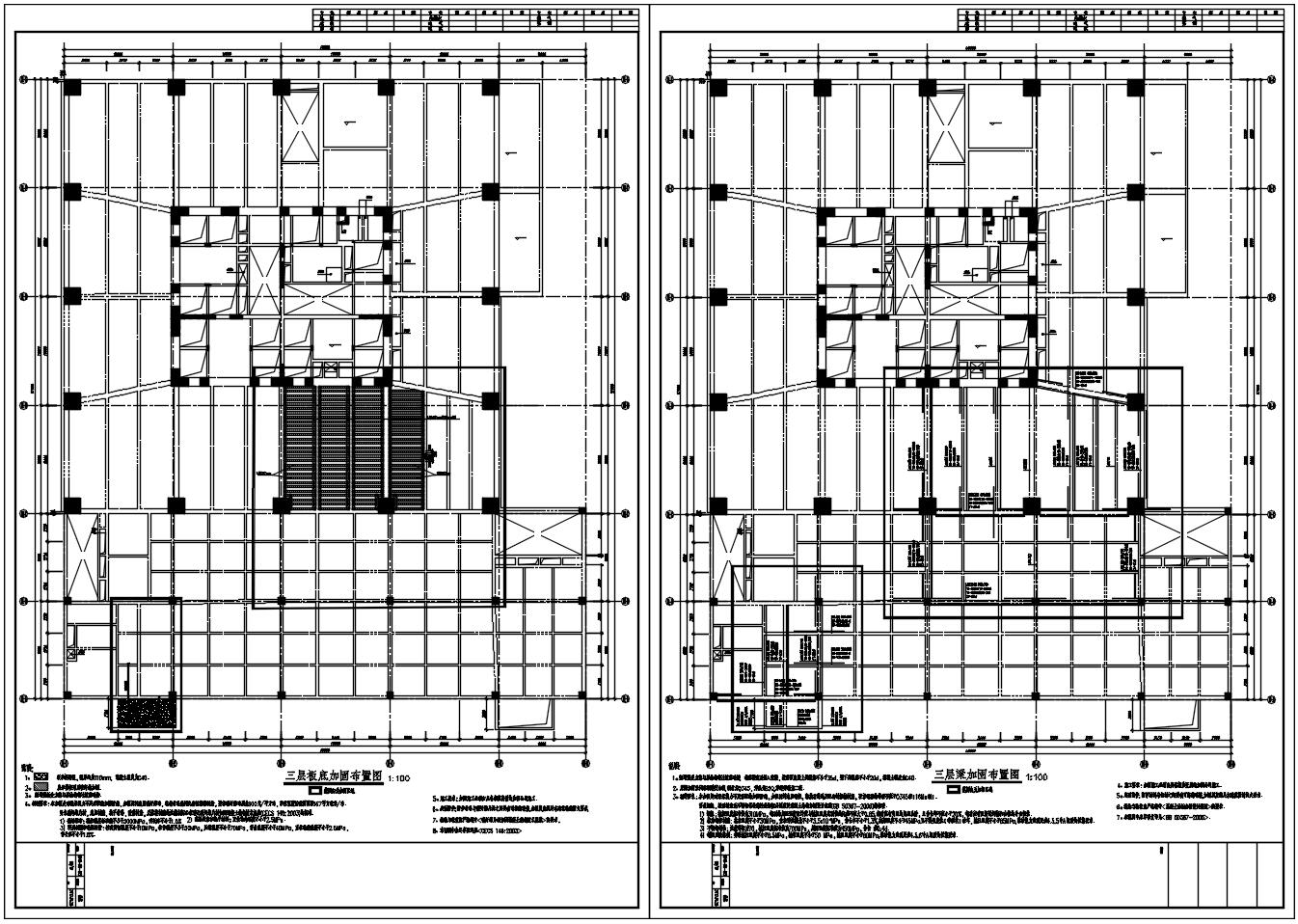

- 三层D1-3至D1-5交D1-B至D1-D轴之间改为餐厅的厨房,结构对此处建模计算后,对板采用粘碳纤维加固处理,并对原结构梁进行粘钢处理,根据计算弯矩按照《混凝土结构加固设计规范》10.2.3条计算钢板截面;
- 四层D1-1至D1-2轴之间加设外挑2.7米,结构对此处建模计算后,在原梁柱上植筋加固处理,并对原框架梁进行粘钢处理,根据计算弯矩按照《混凝土结构加固设计规范》10.2.3条计算钢板截面;
- 五层D1-1至D1-2轴之间加设外挑2.7米,结构对此处建模计算后,在原梁柱上植筋加固处理,并对原框架梁进行粘钢处理,根据计算弯矩按照《混凝土结构加固设计规范》10.2.3条计算钢板截面;
- 十七层D1-1至D1-5交D1-F至D1-G轴之间改为餐厅的厨房,结构对此处建模计算后,对板采用粘碳纤维加固处理,并对原结构梁进行粘钢处理,根据计算弯矩按照《混凝土结构加固设计规范》10.2.3条计算钢板截面;
- 二十四层D1-1至D1-2交D1-C至D1-F轴及D1-2至D1-4交D1-C至D1-D轴之间改为机房,结构对此处建模计算后,对板采用粘碳纤维加固处理,并对原结构梁进行粘钢处理,根据计算弯矩按照《混凝土结构加固设计规范》10.2.3条计算钢板截面;
