一、工程概况

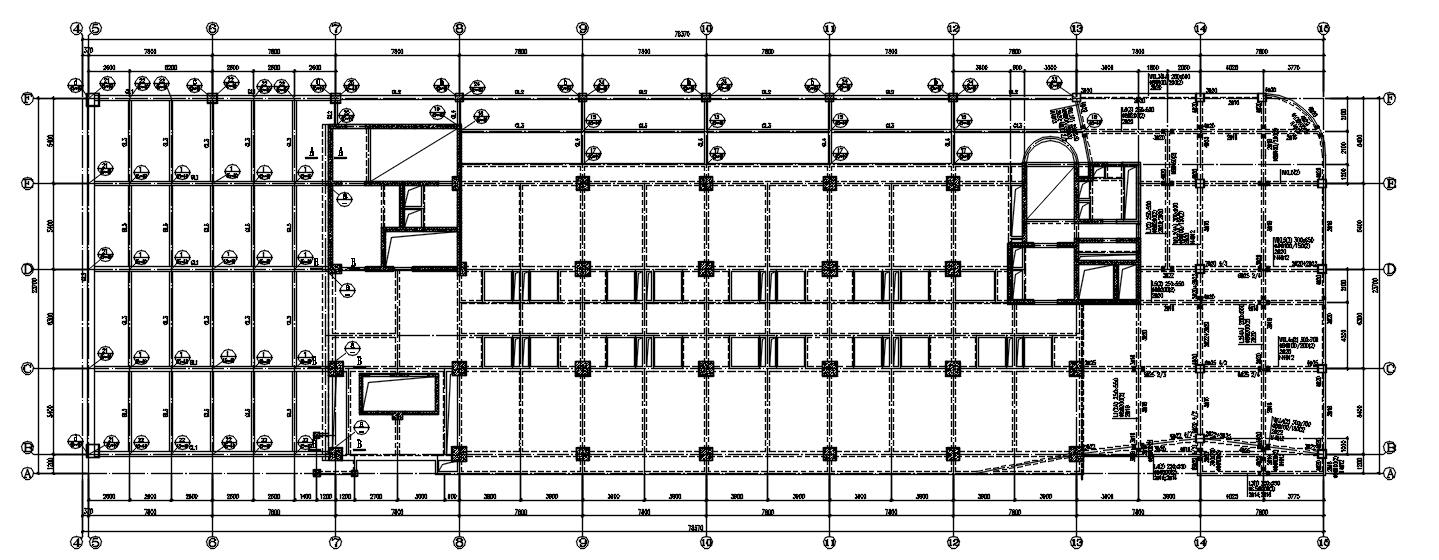

xx原为xx市火车北站电信综合楼，位于xx市xx区火车北站对面山峡广场内，由机械工业第三设计研究院承担该项目的建筑、结构、水、电、暖通等各专业设计，原使用功能为电信营业厅、电信设备及发射机房，办公及会议室，招待所等。该项目自1996年开始设计施工并于1999年底投入使用。主体施工基本完成后因使用功能改变，后建成为现在使用中的xx，主楼现建成的楼层数为20层，屋面结构标高72.900m。现因使用功能需要，需将主楼18、19层空缺区域补建为行政客房，并将20层加建为行政客房；同时，将在裙房（7~15轴交A~F轴区域）上加建3层拟作为酒店办公、会议、库房、厨房、机电设备等功能房间使用；将在裙房（2~7轴交A~F轴区域）上加建2层拟作为多功能宴会厅、前厅等功能房间使用。另外，在靠近主楼6~8轴的室外区域新增一部钢结构楼梯。
该工程目前的改造工作主要为结构加层，故需要进行适当的结构改造加固，以适应加层后的要求。本次改造除少量楼面区域功能改变外（详建施），其余区域使用功能均不做改变。楼面使用活荷载除本套图中单独注明的少量楼面区域外，其余区域与原设计一致。在加固设计使用年限内，未经技术鉴定或设计许可，不得改变加固后结构的用途和使用环境。
二、检测报告基本情况
xx市建设工程质量检验测试中心对xx大酒店的结构安全性进行了检测、鉴定，提出了”xx结构安全性鉴定报告”和”xx辅楼基础勘测报告及加固方案”并做出了相应的检测结论。
1、主要内容
（1）”xx”周边无不良地质现象，基础持力层岩石完整；房屋周边环境、室内外地坪未出现因地基不均匀沉降引起主体结构系统性开裂现象。对”xx”主体结构的变形测量，未发现倾斜及异常变形情况。
根据对工程基础的检测，结合对主体结构的变形测量，经综合分析可以判定，该工程基础稳定、主体结构工作正常，能够满足设计和相关规范要求。
（2）”xx”工程柱、剪力墙、梁混凝土构件外观质量良好，所抽测的混凝土抗压强度等级满足设计要求。
（3）”xx”所抽测的柱、剪力墙、梁的截面尺寸、配筋情况及保护层厚度满足设计要求。
（4）”xx” 所抽测的楼梯间部分剪力墙存在开裂现象，裂缝宽度在0.05~0.5mm之间，主要出现在剪力墙预埋线管位置，这些裂缝不会对结构安全造成大的实质性影响，但会对混凝土结构耐久性造成一定的影响。
（5）”xx”工程个别梁、板存在开裂现象，裂缝宽度在0.05~0.5mm之间，经分析该裂缝主要是由于混凝土早期收缩或温差共同作用引起，不影响结构安全性，但会对混凝土结构耐久性和房屋的使用性能造成一定的影响。
（6）”xx”为满足使用要求，多数楼层楼板进行了开洞处理，对于部分未加固处理的开洞楼板，处在一定的安全隐患。
（7）”xx”辅楼部分构件存在结构超载，存在一定的安全隐患，应进行卸载处理；主楼北侧裙房钢梁与预埋板焊接不符合设计要求，应进行重新处理。
综上分析可知：”xx”虽然存在一些质量上的问题，但是它还不足以改变整栋大楼的房屋结构安全等级；也就是说在目前状况下”xx”主体结构是安全的，能够满足正常使用要求。
2．鉴定结论
根据检测结果结合委托方提供的资料对”xx”进行综合分析，得鉴定结论如下：
（1）”xx”在正常使用条件下总体满足原设计使用安全要求。
（2）”xx”地基及基础、柱、墙体、梁及板混凝土强度等级、构件截面尺寸以及钢筋配置等总体施工情况与原设计图纸相符，在后续改造设计过程中可按原设计图参数选取。
三、设计依据
- 《混凝土结构设计规范》 (GB 50010-2010)
- 《建筑抗震设计规范》 (GB 50011-2010)
- 《混凝土结构加固设计规范》 (GB 50367-2013)
- 《建筑结构荷载规范》 (GB 50009-2012)
- 《建筑地基基础设计规范》 (GB 50007-2011)
- 《建筑桩基技术规范》 (JGJ 94-2008)
- 《建筑结构加固工程施工质量验收规范》 (GB50550-2010)
- 《混凝土结构加固构造》 (13G311-1)
9.《混凝土结构加固构造》（地基基础及结构整体加固改造）(08SG311-2) - 委托方提供的原设计施工图、施工图变更和检测鉴定报告
四、相关设计参数 - 抗震设防烈度 6度，设计地震分组第一组，设计基本地震加速度 0.05g；场地类别 I/1类，场地特征周期 0.25s。
- 抗震等级：主楼剪力墙为三级、框架为三级，辅楼框架为四级。
- 基础安全等级二级，地基基础设计等级乙级；基底中风化砂岩承载力特征值主楼为 6000kPa，辅楼为 4000kPa。
- 基本风压 0.4kN/m2/，地面粗糙度类别 B类。
- 本工程改造加固后安全等级为二级，应甲方要求设计使用年限为 30年。
五、结构加固原则及方法
本工程根据甲方提供的施工图资料、施工图变更和现场实际情况进行建模，使用中国建筑科学研究院编制的PK、PM、SATWE结构计算软件（PKPM2010 V2.2版）及北京盈建科软件股份有限公司开发的YJK-A(1.6.2.2版)进行分析计算，根据计算结果并结合鉴定报告对该工程的加固原则及方法如下： - 根据鉴定报告，对于主楼楼梯间部分剪力墙预埋线管位置出现开裂的采用压力注浆法进行封闭处理。
- 根据鉴定报告，对个别梁、板出现的开裂，采用压力注浆法进行封闭处理。
- 根据鉴定报告，对辅楼部分构件严重结构超载的立即进行卸载处理。

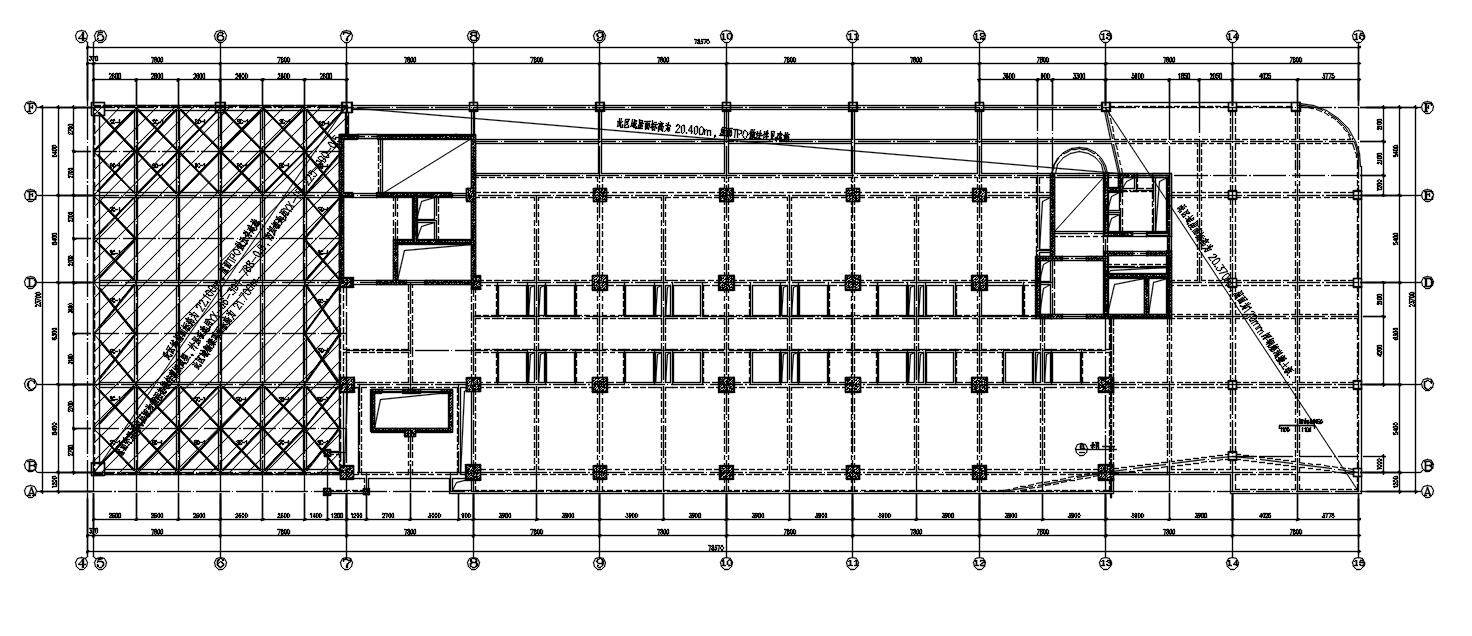

- 根据鉴定报告，对未加固处理的开洞楼板采用粘贴碳纤维布进行加固处理。
- 根据计算结果，对不满足承载力和轴压比要求的柱采用外包型钢加固法进行加固。
- 执行“动态化设计、信息法施工”原则，委托人、施工单位和监理公司等现场责任主体单位应主动关注结构的实际情况，如发现与设计条件明显不同的异常现象，应及时书面告知本设计机构，必要时进行相关处理。
六、加固技术要求
1. 结构布置、构件截面尺寸核查及异常情况收集等要求
改造设计以既有资料和现场检查为基础，其中包括可以收集到的设计图纸，竣工资料，检测鉴定报告，以及现场检查结果。但是，由于结构本身的隐蔽性，以及材料强度、结构性状抽样检测或检查的局限性，现场施工单位、监理单位及业主单位负有进行以下工作的责任。
（1）结构布置、构件截面尺寸核查
加固与改造设计图中对相关区域结构布置和构件截面进行了标注，并已经作为设计依据加以利用。现场相关责任单位应据此与实际情况进行对照，如有不符，应由业主单位及时书面告知设计单位进行必要的调整处理。
（2）现场施工过程中，应对加固改造区域的结构混凝土质量、配筋构造及数量和表观质量进行必要的判断，如明显与原设计图纸、竣工资料及检测鉴定结论不符，业主单位应及时书面告知设计单位及其它相关责任单位，以便作出判断甚至进行补充检测。
- 新旧混凝土结合面处理技术要求 （1）任何情况下，新旧混凝土结合面的原面混凝土应全部清除。清除方法可采用人工方法，也可采用高压水射流技术，除非设计另有规定，清除深度控制在 6~10mm左右。浇筑混凝土前，应清除全部松动碎块和浮渣，清水冲洗干净，充分润湿，但不得留有明水。 （2）新旧混凝土结合面的界面植筋可以在钢筋骨架安装前或安装后植入，植筋完成后应确保钻孔产生的浮灰冲洗干净。 （3）当关模后混凝土不能及时浇筑，结合面已失水干燥时，必须重新润湿结合面，并满足前述要求。
- 植筋技术要求
（1）对需植筋的混凝土区域，应事先采用钢筋扫描技术查明钢筋分布情况。如在设计规定的植筋孔位存在既有钢筋，则应适当调整植筋孔位，以避开既有钢筋。避开的距离原则上尽可能小，以能满足施工操作为准；当实际钢筋布置需要植筋孔位作较大调整，甚至可能明显影响有效高度等重要参数时，则应由业主单位书面告知本设计机构，经确认后作出相应处理。
（2）当基层混凝土为钢筋混凝土时，植筋均应植入钢筋骨架之内。
（3）如图页中对植筋深度未作具体规定，则按如下规定取值：HRB400级，取 20d。当构件厚度只能满足15d的植筋深度时，应采用喜利得植筋技术及相关产品，并确保满足设计对抗拔检验荷载的要求。
（4）植筋外露长度原则上采用搭接方式与构件纵向钢筋连接。梁顶钢筋搭接长度 45d，梁底钢筋搭接长度 30d。
- 植筋技术要求
- 外包角钢加固技术要求 （1）角钢与柱子混凝土的粘结面必须进行打磨，清除表层浮浆，暴露出坚固混凝土基层。打磨后的混凝土粘结面应加强保护，不受污染，并采用压缩空气吹尽浮灰。 （2）角钢应自下而上逐层安装，并在层高中部附近采用剖口对焊接长。 （3）柱子与基层混凝土之间的间隙采用环氧浆液灌注，灌注前应进行封缝处理；角钢与基层混凝土之间的间距控制在 1~3mm左右；灌注顺序自下而上逐层进行。环氧浆液灌注前，应完成与角钢有关的全部焊接工作。 （4）缀板与混凝土之间的间隙采用水泥砂浆填塞。 （5）钢板上的锚栓孔，需对柱内钢筋扫描定位后方可加工。钢板上的锚栓孔位应避开钢筋，确保锚栓能植入混凝土。 七、加固材料的防护要求
- 外包角钢材料要求
（1）选用焊条为 E43系列焊条；
（2）封缝胶应能满足灌注对密封性能的要求；
（3）缀板与混凝土之间填塞用水泥砂浆抗压强度等级不低于 M30。
（4）角钢的防火及防腐处理按规范相关规定进行处理。
八、材料要求
除非设计图页中另有规定，本设计使用的材料应符合下列要求
- 外包角钢材料要求
- 混凝土 本工程新增构件混凝土强度等级 C35，采用补偿收缩混凝土。
- 钢材
（1）钢筋采用 HPB300、HRB400级，符号表达符合现行国家标准 GB50010-2010《混凝土结构设计规范》的规定。
（2）钢板、角钢使用 Q235、Q345。
（3）钢板焊接采用 E43系列焊条，对接焊缝应保证等强焊接。 - 胶体
（1）外包角钢灌注胶、植筋锚固胶、化学锚栓锚固胶的安全性指标应符合 GB50367-2013《混凝土加固设计规范》第 4.4.2条~第 4.4.3条及《工程结构加固材料安全性鉴定技术规范》 GB 50728-2011第 4.2.2条 A级胶的相关规定。
（2）外包角钢灌注胶、植筋锚固胶、化学锚栓锚固胶的粘结性能，应通过耐长期应力作用能力的检验。
（3）钢板边缘与混凝土之间的封缝胶应能满足灌注对密封性能的要求。
九、植筋检验要求
植筋应按 要求进行现场抗拔检测，抽检植筋数量不少于 3根。对 HRB400级钢筋，抗拔检验荷载为 414As（N），此处 As为植筋截面积的平方毫米数。
十、施工要求
1.对原有建筑装修及结构物等拆除前，应同业主等一起对拆除部位原有的水电暖等管道情况进行检查，该断源的先行断源，该拆除的先行拆除，该保护的先行保护，然后再开始其他方面的拆除。
2.拆除下的堆载物应该及时转运到建筑物一层室外放置，不得重堆于楼面，以免压坏原有楼面结构。
3.原有钢筋砼等结构重物体拆除时应对下层楼面铺板加围挡等进行保护，以免拆除时打坏应保留的建筑体等。
4.各部位的拆除作业基本完成后，在准备开始加固加层前应通知有关设计人员等到现场进行实地检查，查清拆除后的结构体和原资料基本相符后再进行加固加层作业；如发现不符时以便设计人等好根据实际情况进行相应的设计修改和调整。
5.钢结构及大跨度加层部位屋面尽量采取结构找坡设计，以减轻屋面荷载；并应在施工图中注明允许的屋面其他荷载及下部管道、吊顶等荷载，以保证结构安全和结构控制变形。
6.施工中应随时加强对各加固加层中间环节的质量检查。
