现浇板钢筋在端部支座部位的锚固分为四种情况，分别是支座为梁、支座为中间层剪力墙、支座为剪力墙墙顶、梁板式转换层。

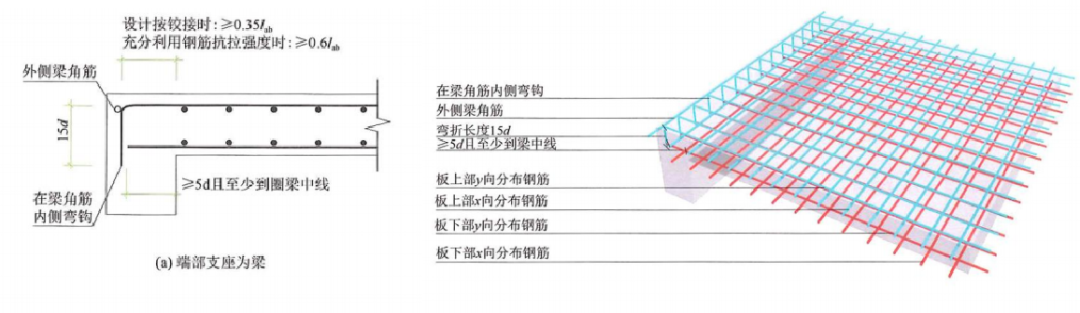

支座为梁时，上部钢筋伸至梁角筋内侧，向下弯折15d，伸入梁内长度≥0.35Lab（当充分利用抗拉强度时≥0.6Lab），下部钢筋伸入支座长度≥5d且过梁中线。

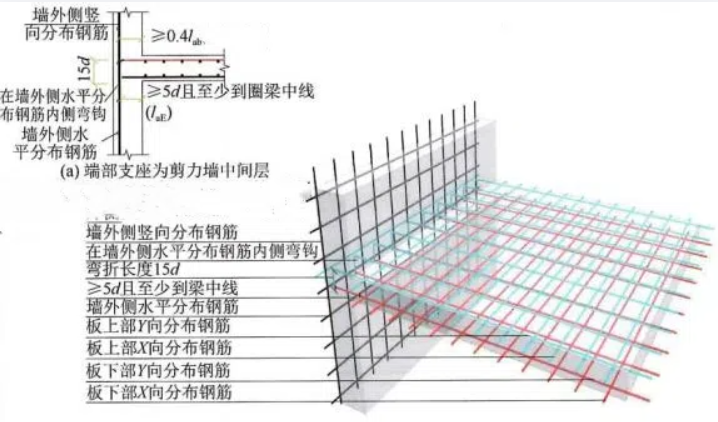

支座为中间层剪力墙时，上部钢筋伸至墙外侧竖向钢筋内侧，向下弯折15d，伸入墙内长度≥0.4Lab，下部钢筋伸入支座长度≥5d且过梁中线。

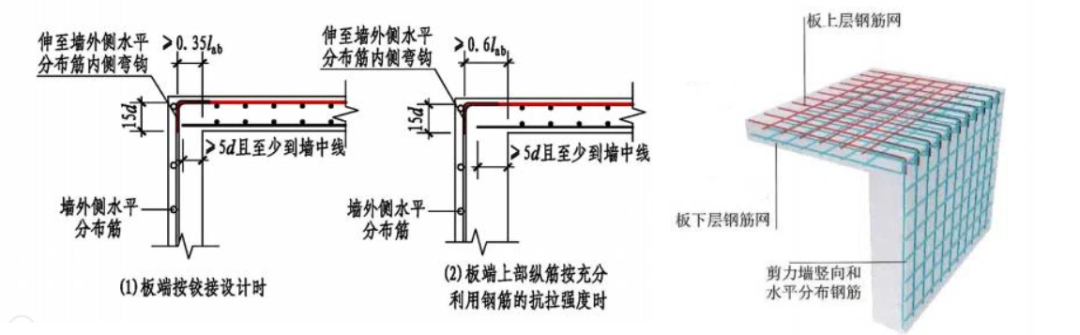

支座为剪力墙墙顶时，上部钢筋伸至墙外侧水平分布筋内侧，向下弯折15d，伸入墙内长度≥0.35Lab（当充分利用抗拉强度时≥0.6Lab），下部钢筋伸入支座长度≥5d且过梁中线。
也可采用板筋与墙筋搭接方式，板上部钢筋伸至墙外侧水平分布筋内侧，弯折15d，且断点位置伸至板底，搭接长度为Ll。

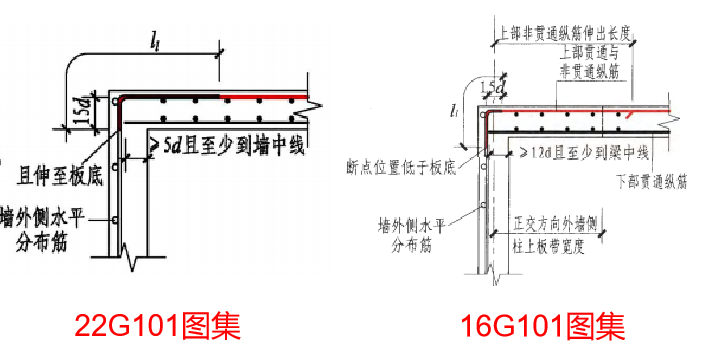

此做法与16G101稍有不同，16G101中是墙竖向分布筋伸至顶部弯折15d，与板受力钢筋搭接。见下图。

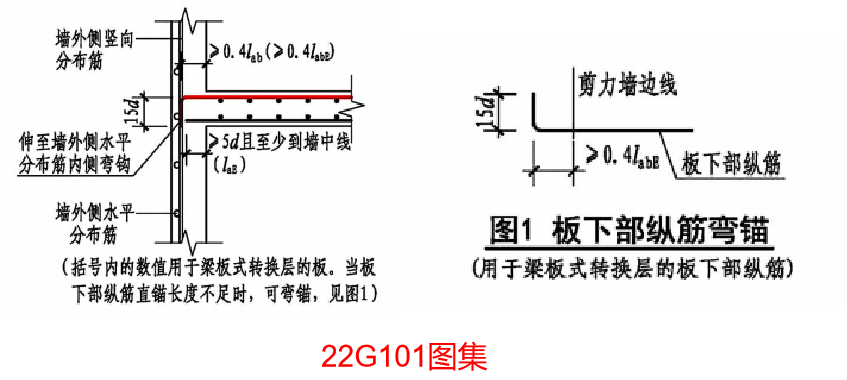

当为梁板式转换层时，板上、下部纵筋伸至竖向钢筋内侧并向支座内弯折，平直段长度不小于0.6LabE，弯折段长度15d。当支座尺寸满足直线锚固要求时，固长度不应小于LaE，且至少伸到支座中线。见下图。

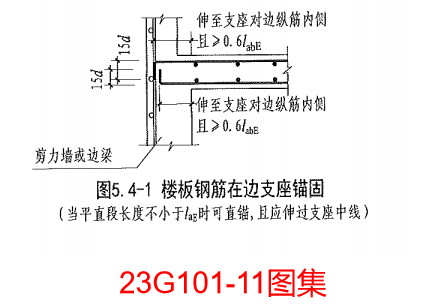

当支座为墙时，22G101-1图集与23G101-11图集的做法存在矛盾，22G101-1图集要求平直段长度不小于0.4LabE。见下图。

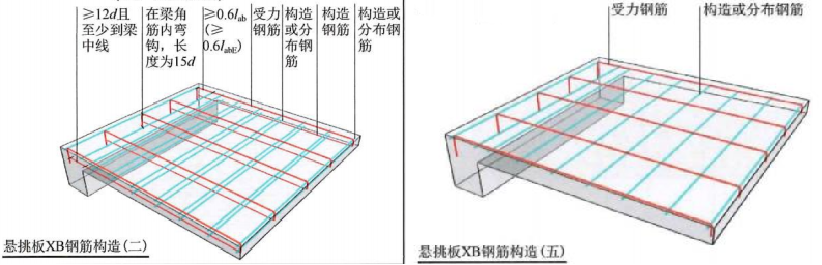

悬挑板在支座处的构造分为三种情况，分别是：纯悬挑板、有内跨板面无高差、有内跨板面有高差。

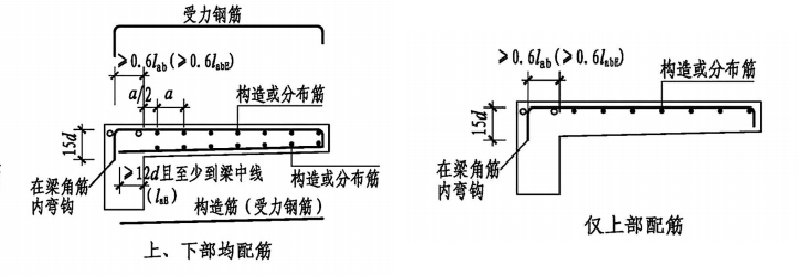

纯悬挑板，上部受力钢筋伸入梁角筋内侧弯折15d，伸入支座长度≥0.6Lab（LabE）。如有下部钢筋，伸入梁内12d且过梁中线。

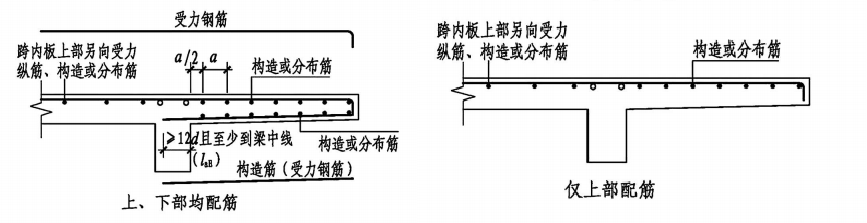

有内跨悬挑板，且板面无高差，上部钢筋通长布置，如有下部钢筋，伸入梁内12d且过梁中线。见下图。
此时由于悬臂支座处的负弯矩对内跨中有影响，当内跨跨度较小时，甚至会出现全跨均为负弯矩，因此上部钢筋应通长配置。

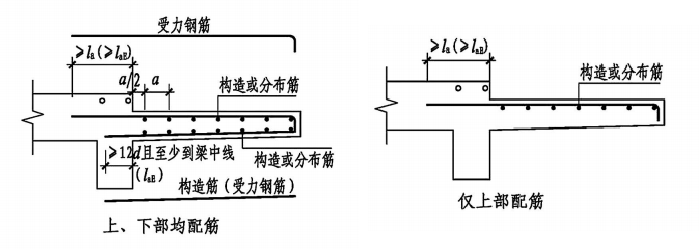

有内跨悬挑板，板面有高差。悬挑板上部受力钢筋直锚到梁内，长度≥La（LaE），如有下部钢筋，伸入梁内12d且过梁中线。见下图。
1.板纵向钢筋伸入支座的平直段长度≥L峰设土木网a或>LaE时可不弯折。
2.梁板式转换层的板纵向钢筋锚固长度LabE、LaE按抗震等级四级取值，设计也可根据实际工程情况另行指定。
4.当锚固钢筋的保护层厚度不大于5d时，锚固钢筋长度范围内应设置横向构造钢筋其直径不应小于d/4(d为锚固钢筋的最大直径)，间距不应大于10d,且均不应大于100(d为锚固钢筋的最小直径)。
