22G101图集笔记：框架柱变截面纵向钢筋变化的几种情形

图1

这五种情况又可以归纳为三种不峰设土木网同的情况，分别是：中柱双面缩进；中柱单面缩进；边角柱单面缩进。

根据图集构造要求，纵向钢筋的构造可以总结为两种情况：△ /hb＞1/6时，纵筋断开，△/hb≤1/6时，纵筋不用断开。（△/hb是柱子上下截面差和节点高的比值）。

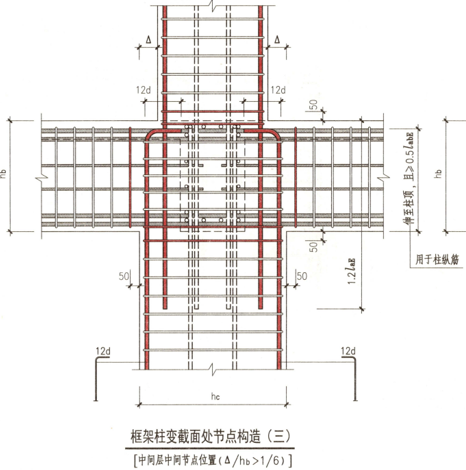

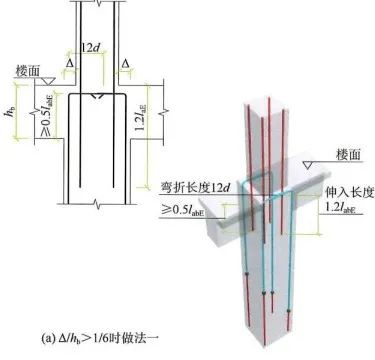

节点1：△/hb＞1/6且为双面缩进。构造做法如下：

下部钢筋伸至梁顶部，弯折12d，且伸入长度≥0.5labE，上部钢筋下插入下部柱内，下插长度≥1.2labE。

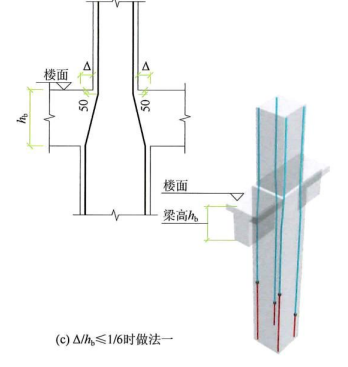

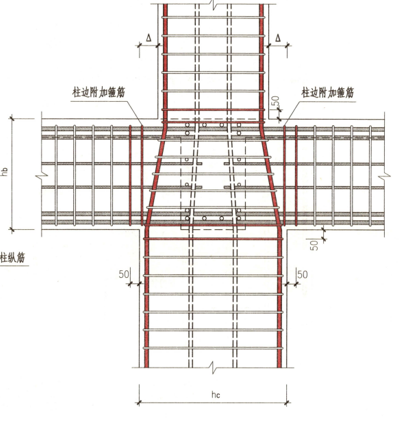

节点2：△/hb≤1/6且为双面缩进。构造做法如下：

因为截面差值小，钢筋不用断开，按1:6将钢筋弯折，伸入上部柱，按照常规柱纵向钢筋构造做法进行连接。

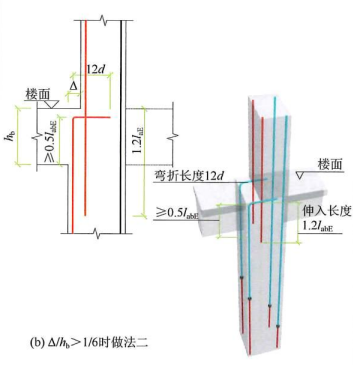

节点3：△/hb＞1/6且为双面缩进。构造做法如下：

未变截面侧钢筋直接伸入上部柱。变截面侧钢筋按照下部钢筋伸至梁顶部，弯折12d，且伸入长度≥0.5labE，上部钢筋下插入下部柱内，下插长度≥1.2labE。

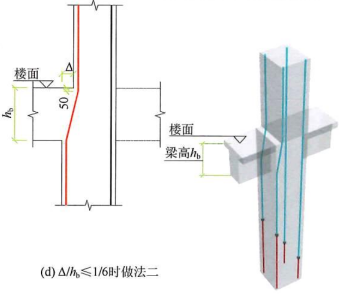

节点4：△/hb≤1/6且为单面缩进。构造做法如下：

未变截面侧钢筋直接伸入上部柱，变截面侧钢筋1:6将钢筋弯折，伸入上部柱，按照常规柱纵向钢筋构造做法进行连接。

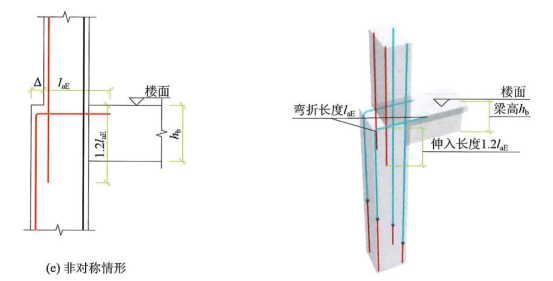

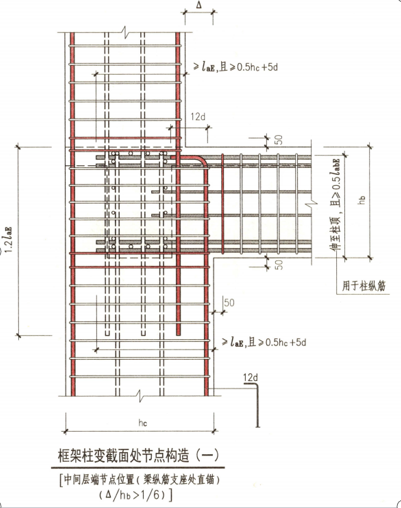

节点5：此△/hb＞1/6且峰设土木网为边角柱单面缩进。

此种做法是下部钢筋伸至梁顶部，向内弯折，从柱外边计算弯折长度1.2labE。

文章来源于公众号文章，欢迎点击关注：22G101图集笔记：框架柱变截面纵向钢筋变化的几种情形
